ในระบบไฟเบอร์ทุกระดับ ตั้งแต่ตู้ ODF ไปจนถึง Data Center คำว่า Fiber Patch Cord คือสิ่งที่เจอบ่อยมาก 🔥
แต่มักถูกสับสนกับ Fiber Pigtail อยู่เสมอ
ถ้าเลือกผิดประเภท อาจทำให้เสียบอุปกรณ์ไม่ได้ หรือค่า Loss สูงเกินมาตรฐาน
บทความนี้อธิบายให้ชัดแบบมืออาชีพ
① 🔍 Fiber Patch Cord คืออะไร

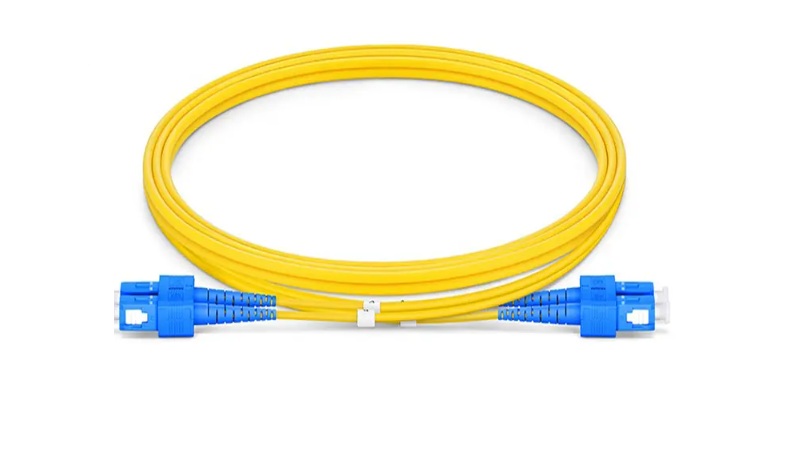

Fiber Patch Cord คือสายไฟเบอร์ที่มีหัวคอนเนคเตอร์ “ทั้งสองด้าน”
ใช้สำหรับเชื่อมต่ออุปกรณ์เข้าหากันโดยตรง
ลักษณะเด่น:
- 🔌 มีหัว 2 ด้าน (เช่น SC-SC, LC-LC, SC-LC)
- 📏 ความยาวหลากหลาย (1m, 3m, 5m, 10m)
- 🧵 มีทั้ง Single Mode และ Multi Mode
หน้าที่หลักคือ “เชื่อมต่ออุปกรณ์”
② ⚙️ ใช้ทำอะไรในระบบจริง
Patch Cord ใช้สำหรับ:
- 🔗 เชื่อม ODF เข้ากับ Switch
- 📡 เชื่อม SFP เข้ากับ Panel
- 🏢 ใช้ใน Data Center
- 🔄 เปลี่ยนอุปกรณ์ได้ง่าย
ตัวอย่างการใช้งาน:
ODF → Patch Cord → SFP Module
Adapter → Patch Cord → Switch
③ 🆚 Patch Cord ต่างจาก Pigtail ยังไง
| เปรียบเทียบ | Patch Cord | Pigtail |
|---|---|---|
| หัวคอนเนคเตอร์ | 2 ด้าน | 1 ด้าน |
| ใช้เชื่อมถาวร | ไม่ | ใช่ (เชื่อมด้วย Fusion) |
| ใช้เสียบอุปกรณ์ | ใช่ | ไม่โดยตรง |
สรุปชัด ๆ:
- Patch Cord = เสียบใช้งาน
- Pigtail = เชื่อมสายหลัก
④ 🚀 ประเภทของ Patch Cord ที่ต้องรู้
Patch Cord มีหลายแบบ:
- 🔵 SC-SC
- 🟢 SC/APC
- 🔌 LC-LC
- 🔀 LC-SC Hybrid
- 🌈 Single Mode (สีเหลือง)
- 🟠 Multi Mode (สีส้ม / Aqua)
เลือกผิดประเภท อาจทำให้เสียบไม่เข้าหรือสัญญาณตก
⑤ 🧠 วิธีเลือกให้ถูกต้อง
พิจารณา 4 อย่าง:
- 🔌 ประเภทหัวคอนเนคเตอร์
- 🧵 ประเภทสาย (SM / MM)
- 📏 ความยาวที่เหมาะสม
- 🟢 APC หรือ UPC
ระบบ FTTH มักใช้ SC/APC
ระบบ Data Center มักใช้ LC
แนวทางออกแบบที่ COMSIAM วิเคราะห์คือ
เลือกให้ตรงอุปกรณ์ ไม่เลือกตามความคุ้นเคย
⑥ ⚠️ ความผิดพลาดที่พบบ่อย
- ❌ ใช้ APC กับ UPC ปนกัน
- ❌ ใช้ Multi Mode กับ Single Mode
- ❌ เลือกสายยาวเกินจำเป็น
- ❌ ไม่ทำความสะอาดหัวก่อนเสียบ
ฝุ่นเล็กน้อยที่ปลายหัวสามารถเพิ่มค่า Loss ได้ทันที
⑦ 🎯 สรุปแบบมืออาชีพ
Fiber Patch Cord คือสายเชื่อมอุปกรณ์ที่มีหัวสองด้าน ใช้สำหรับเชื่อมต่อในระบบไฟเบอร์
มันไม่ใช่สายเชื่อมถาวรแบบ Pigtail
และไม่ควรใช้แทนกัน
เข้าใจบทบาทของ Patch Cord ชัดเจน
คุณจะออกแบบและดูแลระบบไฟเบอร์ได้แม่นยำขึ้นทันที
