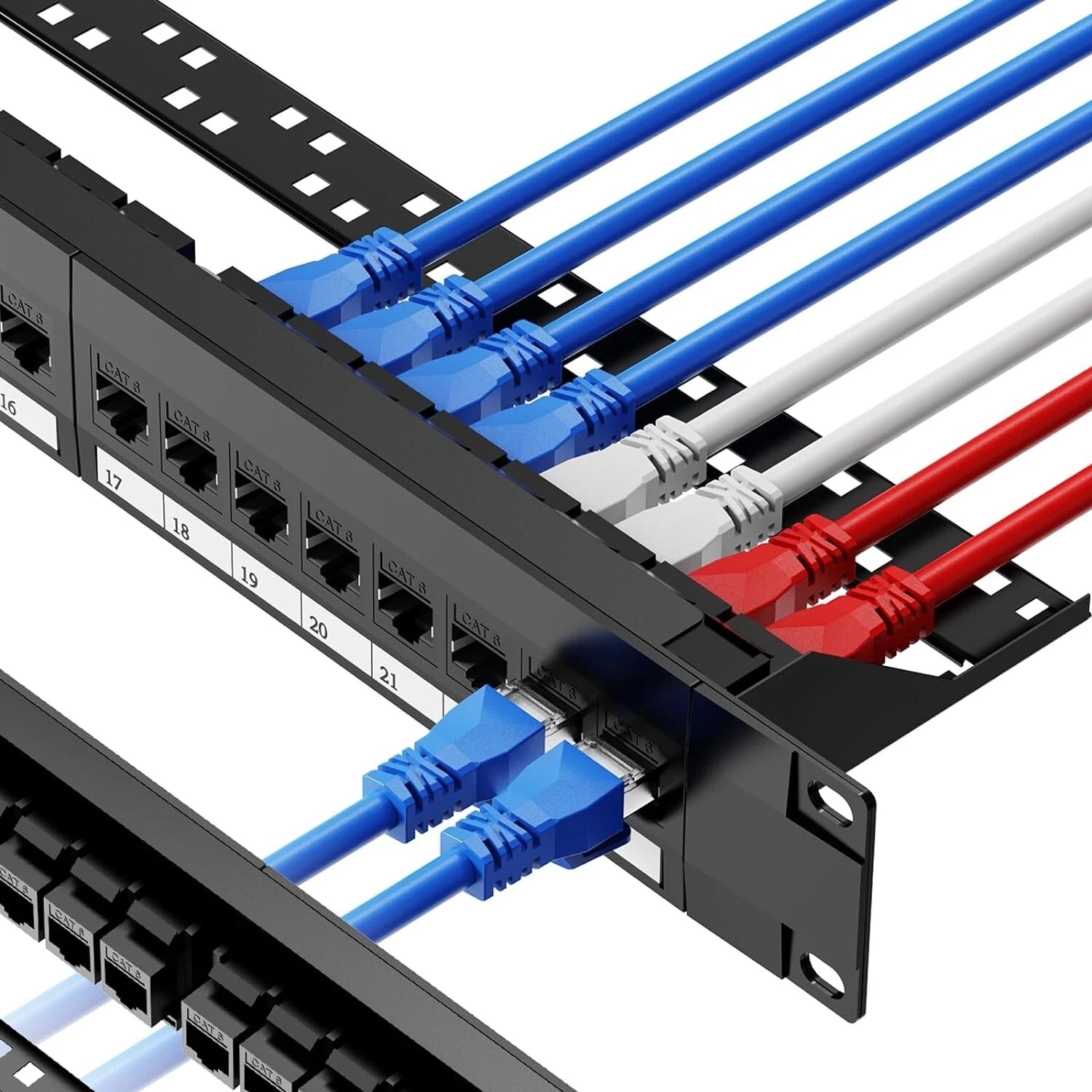

ในระบบเครือข่ายคอมพิวเตอร์ขนาดกลางและขนาดใหญ่ เช่น สำนักงาน โรงเรียน หรือ Data Center การเดินสาย LAN จำนวนมากจำเป็นต้องมีอุปกรณ์ที่ช่วยจัดระเบียบสายให้เป็นระบบ อุปกรณ์นั้นคือ Patch Panel
Patch Panel เป็นอุปกรณ์โครงสร้างเครือข่ายที่ช่วยให้การจัดการสาย LAN เป็นระเบียบ ง่ายต่อการบำรุงรักษา และสะดวกในการปรับเปลี่ยนการเชื่อมต่อในอนาคต
① 🔎 Patch Panel คืออะไร
Patch Panel คืออุปกรณ์ที่ใช้สำหรับ รวมสาย LAN จากจุดต่าง ๆ ของอาคารไว้ในจุดเดียว
สาย LAN ที่เดินมาจากห้องต่าง ๆ จะถูกเชื่อมต่อเข้ากับ Patch Panel ก่อน แล้วจึงใช้ Patch Cord เชื่อมต่อจาก Patch Panel ไปยัง Switch
โครงสร้างทั่วไป
Wall Outlet
↓
LAN Cable
↓
Patch Panel
↓
Patch Cord
↓
Switch
② ⚙ Patch Panel ทำหน้าที่อะไร
Patch Panel มีหน้าที่สำคัญหลายอย่าง เช่น
• รวมสาย LAN จากหลายจุดในอาคาร
• จัดระเบียบสายเครือข่าย
• ทำให้การบำรุงรักษาง่ายขึ้น
• ช่วยให้เปลี่ยนการเชื่อมต่อได้สะดวก
• ลดความยุ่งเหยิงของสาย LAN
Patch Panel จึงเป็นอุปกรณ์พื้นฐานในระบบ Structured Cabling
③ 🧠 Patch Panel ทำงานอย่างไร
Patch Panel ทำหน้าที่เป็น จุดรวมสายเครือข่าย
ขั้นตอนการทำงาน
1️⃣ สาย LAN จากห้องต่าง ๆ เดินเข้ามาที่ Patch Panel
2️⃣ สายถูกย้ำเข้ากับ Keystone หรือ Punch Down
3️⃣ ใช้ Patch Cord เชื่อมจาก Patch Panel ไปยัง Switch
4️⃣ Switch เชื่อมต่อกับเครือข่าย
ด้วยระบบนี้การจัดการเครือข่ายจะง่ายขึ้นมาก
④ 🔀 Patch Panel ต่างจาก Switch อย่างไร
หลายคนมักสับสนระหว่าง Patch Panel กับ Switch
Patch Panel
• ไม่ส่งข้อมูลเครือข่าย
• ใช้จัดระเบียบสาย LAN
• เป็นอุปกรณ์ Passive
Switch
• ส่งข้อมูลเครือข่าย
• เชื่อมต่ออุปกรณ์เครือข่าย
• เป็นอุปกรณ์ Active
Patch Panel จึงใช้ร่วมกับ Switch เสมอ
⑤ 🏢 Patch Panel ใช้ในสถานการณ์ไหน
Patch Panel ถูกใช้ในสถานที่ เช่น
• สำนักงาน
• อาคารสำนักงาน
• Data Center
• โรงเรียน
• โรงพยาบาล
• ระบบเครือข่ายองค์กร
เพราะช่วยให้ระบบสาย LAN เป็นระเบียบและดูแลรักษาง่าย
⑥ 📊 ตัวอย่างการใช้งาน Patch Panel
ตัวอย่างโครงสร้างเครือข่าย
Computer Room
↓
Wall Outlet
↓
LAN Cable
↓
Patch Panel
↓
Patch Cord
↓
Switch
↓
Router
Patch Panel จะเป็นจุดรวมสายทั้งหมดของอาคาร
⑦ ❓ FAQ เกี่ยวกับ Patch Panel
Patch Panel จำเป็นสำหรับบ้านหรือไม่
โดยทั่วไปบ้านไม่จำเป็น แต่ในบ้านขนาดใหญ่หรือระบบ Smart Home อาจใช้ได้
Patch Panel มีกี่พอร์ต
รุ่นที่นิยม เช่น
• 12 Port
• 24 Port
• 48 Port
Patch Panel ต้องใช้ร่วมกับ Switch หรือไม่
ใช่ เพราะ Patch Panel เป็นเพียงจุดรวมสาย ไม่สามารถส่งข้อมูลเองได้
⑧ 🔥 Key Takeaway
Patch Panel คืออุปกรณ์ที่ใช้ จัดระเบียบและรวมสาย LAN จากหลายจุดในอาคาร ทำให้การจัดการเครือข่ายเป็นระบบและง่ายต่อการดูแลรักษา
Patch Panel จึงเป็นองค์ประกอบสำคัญของระบบ Structured Cabling และเครือข่ายองค์กร
