ในระบบ Fiber Optic Network โดยเฉพาะใน Data Center และเครือข่ายความเร็วสูง การเชื่อมต่อไฟเบอร์จำนวนมากในพื้นที่จำกัดเป็นเรื่องสำคัญ
หัวต่อแบบ MPO Connector ถูกพัฒนาเพื่อรองรับไฟเบอร์หลายเส้นในหัวเดียว แต่ต่อมาได้มีการพัฒนาเวอร์ชันที่มีความแม่นยำและประสิทธิภาพสูงกว่า เรียกว่า MTP Connector
MTP Connector เป็นหัวต่อที่ใช้กันมากใน
- Data Center
- Cloud Infrastructure
- High Speed Network
บทความนี้จะอธิบายทุกเรื่องเกี่ยวกับ MTP Fiber Connector ตั้งแต่โครงสร้าง การทำงาน และความแตกต่างจาก MPO
① MTP Connector คืออะไร

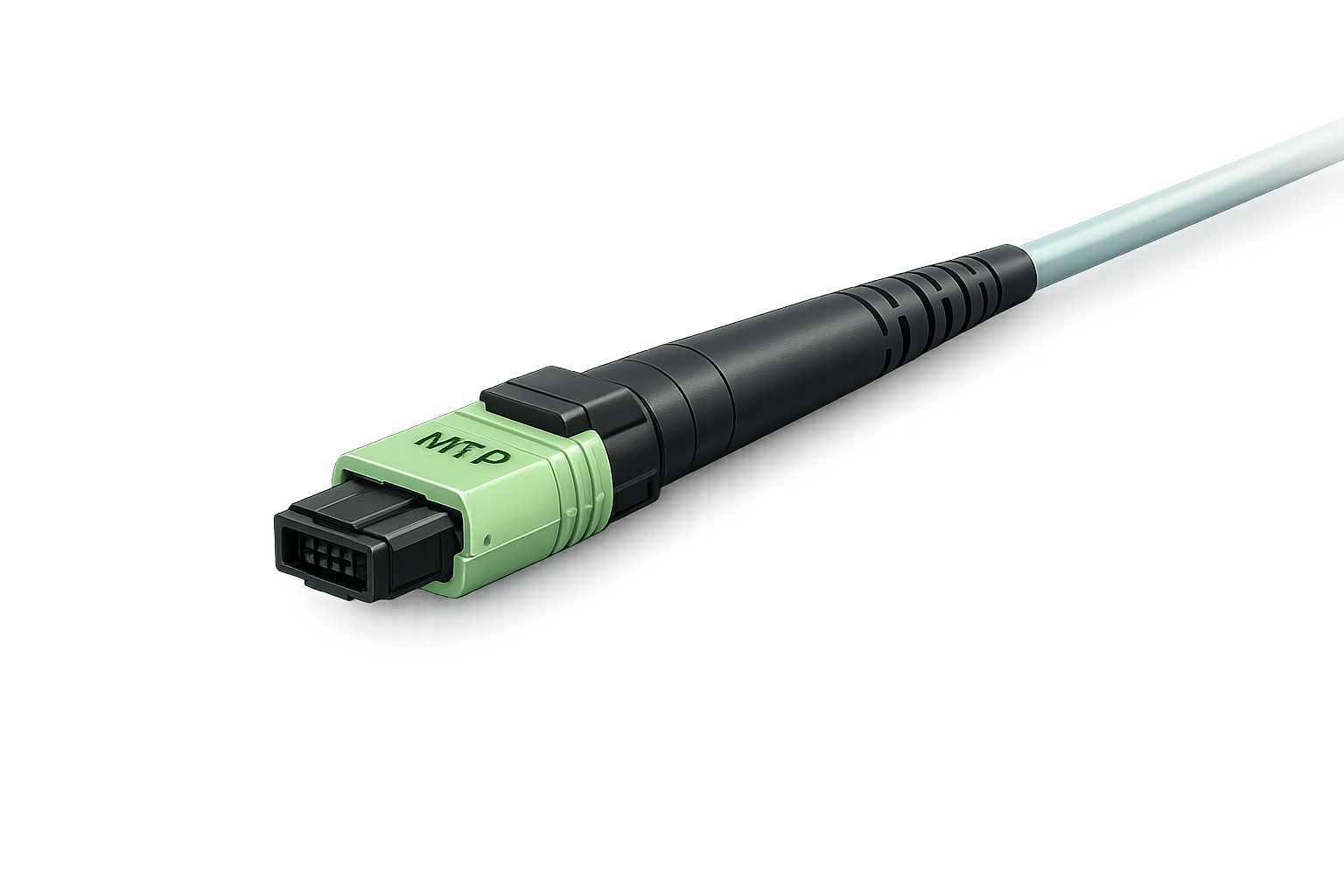

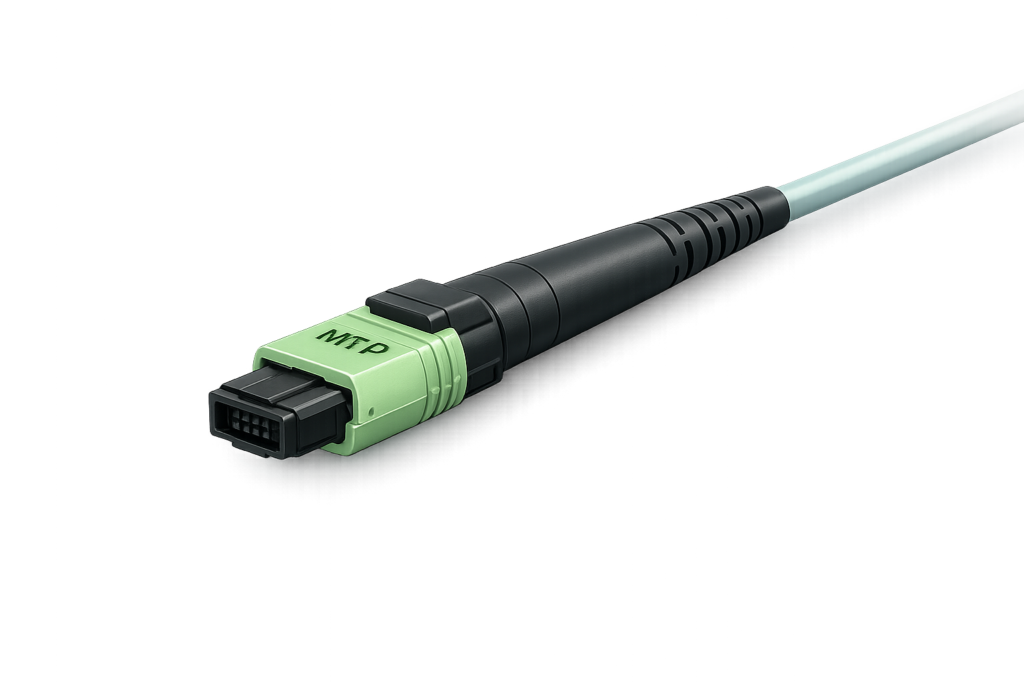

MTP Connector (Multi-fiber Termination Push-on) คือหัวต่อ Fiber Optic แบบ Multi-fiber ที่พัฒนามาจาก MPO Connector
MTP เป็น เวอร์ชันที่ได้รับการปรับปรุงของ MPO โดยบริษัท US Conec
คุณสมบัติสำคัญของ MTP Connector
- รองรับไฟเบอร์หลายเส้นในหัวเดียว
- มีความแม่นยำสูงกว่า MPO
- รองรับเครือข่ายความเร็วสูง
MTP Connector ถูกออกแบบมาเพื่อรองรับ
- 40G Ethernet
- 100G Ethernet
- 400G Network
② โครงสร้างของ MTP Connector
MTP Connector มีส่วนประกอบหลักดังนี้
Multi-Fiber Ferrule
Ferrule ที่มีรูสำหรับไฟเบอร์หลายเส้น
เช่น
- 8 Fiber
- 12 Fiber
- 24 Fiber
Ferrule ของ MTP ถูกออกแบบให้มีความแม่นยำสูง
Guide Pins
หมุดนำตำแหน่ง
ช่วยให้ไฟเบอร์ทั้งสองฝั่งตรงกัน
ลด
- Insertion Loss
- Misalignment
Spring Mechanism
สปริงภายในหัวต่อ
ช่วยให้การสัมผัสของไฟเบอร์แน่นขึ้น
Connector Housing
โครงสร้างภายนอกของหัวต่อ
ช่วยป้องกันไฟเบอร์
③ MTP Connector ทำงานอย่างไร
หลักการทำงานของ MTP Connector คือ
1️⃣ ไฟเบอร์หลายเส้นถูกจัดเรียงใน Ferrule
2️⃣ Guide Pins ช่วยจัดตำแหน่ง
3️⃣ หัวต่อถูกล็อกแบบ Push-On
4️⃣ แสงเดินทางผ่านไฟเบอร์แต่ละเส้น
ทำให้สามารถส่งข้อมูลหลายช่องทางในสายเดียว
④ MTP Connector รองรับไฟเบอร์กี่เส้น
MTP Connector รองรับไฟเบอร์หลายแบบ เช่น
| Type | จำนวนไฟเบอร์ |
|---|---|
| MTP-8 | 8 Fiber |
| MTP-12 | 12 Fiber |
| MTP-16 | 16 Fiber |
| MTP-24 | 24 Fiber |
รูปแบบที่พบมากที่สุดคือ
MTP-12
⑤ MTP Connector ใช้กับอะไร
MTP Connector พบได้ในระบบ
Data Center
เชื่อมต่อ Switch และ Server
Cloud Infrastructure
ศูนย์ข้อมูลของผู้ให้บริการ Cloud
High Speed Network
เช่น
- 40G Ethernet
- 100G Ethernet
- 400G Ethernet
Optical Backbone
เครือข่ายหลักขององค์กร
⑥ MTP vs MPO Connector
ความแตกต่างสำคัญ
| Feature | MPO | MTP |
|---|---|---|
| ผู้ผลิต | หลายบริษัท | US Conec |
| ความแม่นยำ | มาตรฐาน | สูงกว่า |
| ประสิทธิภาพ | ดี | ดีกว่า |
MTP ถือเป็น MPO เวอร์ชันพรีเมียม
⑦ MTP Connector ใน Data Center
Data Center ต้องการ
- ความเร็วสูง
- พอร์ตจำนวนมาก
- การจัดการสายง่าย
MTP Connector ช่วย
- ลดจำนวนสาย
- เพิ่มความหนาแน่นของพอร์ต
- รองรับเครือข่ายความเร็วสูง
⑧ MTP Patch Cord คืออะไร
MTP Patch Cord
คือสาย Fiber Patch Cord ที่ใช้หัวต่อ MTP
ใช้ใน Data Center เช่น
- Core Switch
- Spine Switch
- High Speed Network
⑨ MTP Connector กับ 100G Network
ระบบ 100G Ethernet
นิยมใช้
MTP Connector
เพื่อส่งข้อมูลหลายช่องทางพร้อมกัน
⑩ MTP Connector Polarity
Polarity คือการจัดตำแหน่งของไฟเบอร์
มี 3 รูปแบบ
- Method A
- Method B
- Method C
ใช้เพื่อให้
Tx → Rx
ตรงกัน
⑪ ข้อดีของ MTP Connector
✔ รองรับไฟเบอร์หลายเส้น
✔ รองรับเครือข่ายความเร็วสูง
✔ ลดจำนวนสายไฟเบอร์
⑫ ข้อเสียของ MTP Connector
❌ ราคาสูง
❌ ต้องติดตั้งอย่างแม่นยำ
❌ ต้องใช้อุปกรณ์เฉพาะ
⑬ คำถามที่พบบ่อย (FAQ)
MTP Connector ใช้แทน MPO ได้หรือไม่
ได้ และมีประสิทธิภาพดีกว่า
MTP Connector ใช้ใน Data Center หรือไม่
ใช้มากในระบบ
- 40G
- 100G
- 400G Network
MTP Connector รองรับไฟเบอร์กี่เส้น
ตั้งแต่
8 ถึง 24 เส้น
⑭ สรุป
MTP Connector เป็นหัวต่อ Fiber Optic แบบ Multi-fiber ที่พัฒนามาจาก MPO Connector โดยมีความแม่นยำและประสิทธิภาพสูงกว่า
หัวต่อชนิดนี้ถูกใช้มากใน
- Data Center
- Cloud Infrastructure
- High Speed Network
เพราะสามารถรองรับไฟเบอร์หลายเส้นและรองรับเครือข่ายความเร็วสูงได้อย่างมีประสิทธิภาพ
