ในยุคแรกของระบบเครือข่าย Fiber Optic LAN มีการพัฒนาหัวต่อไฟเบอร์หลายรูปแบบเพื่อให้ติดตั้งง่ายและรองรับเครือข่ายความเร็วสูง หนึ่งในหัวต่อที่ถูกออกแบบมาให้ใช้งานง่ายคือ MT-RJ Connector
หัวต่อชนิดนี้มีลักษณะคล้ายกับหัวต่อ RJ45 Ethernet จึงทำให้ช่างติดตั้งสามารถใช้งานได้สะดวก และเคยได้รับความนิยมในระบบ LAN Fiber Network
แม้ปัจจุบันจะถูกแทนที่ด้วย LC Connector แต่ MT-RJ Connector ยังถือเป็นหนึ่งในหัวต่อสำคัญในประวัติของเทคโนโลยี Fiber Optic
① MT-RJ Connector คืออะไร

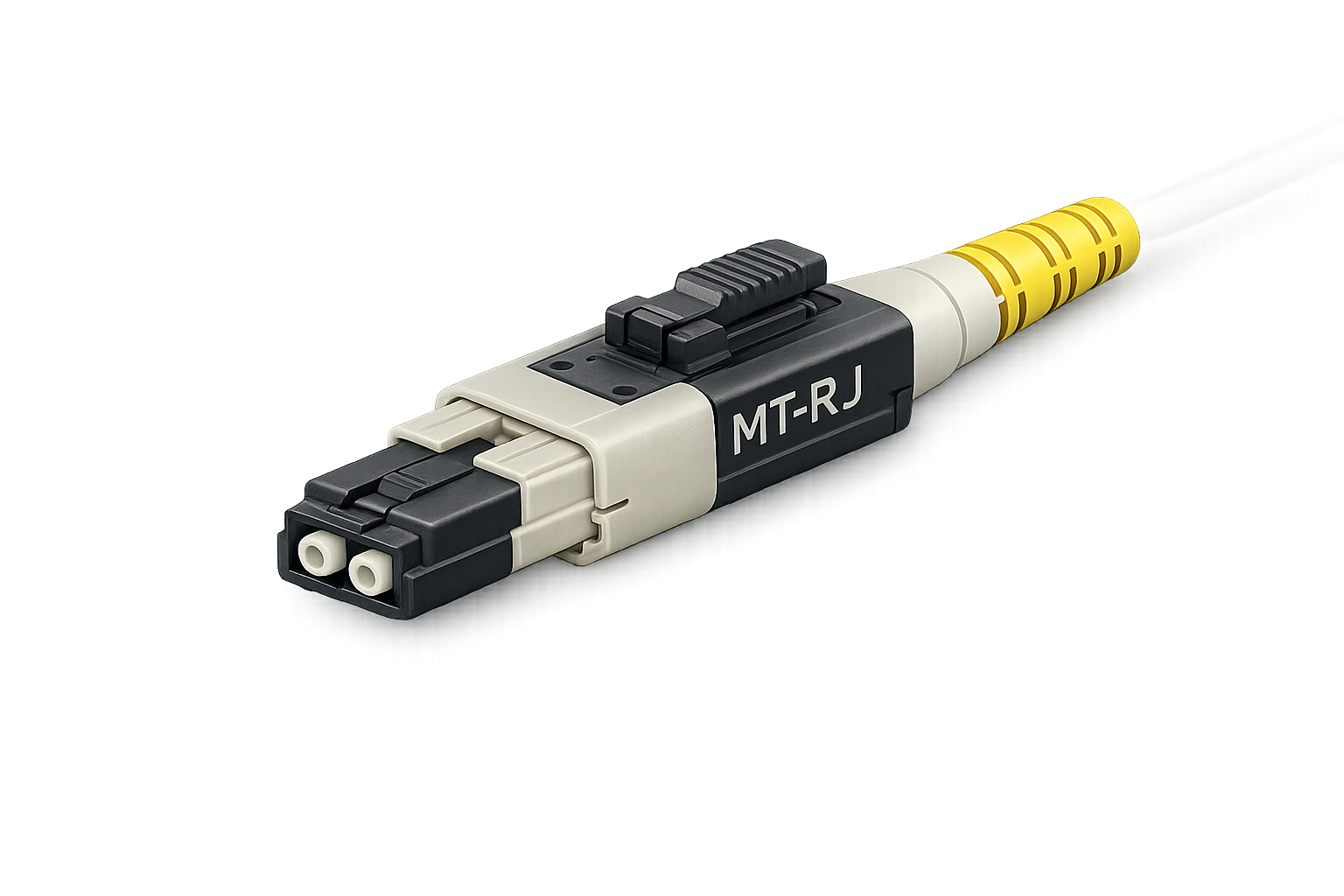

MT-RJ Connector (Mechanical Transfer Registered Jack) คือหัวต่อ Fiber Optic แบบ Duplex ที่รวมไฟเบอร์ 2 เส้นไว้ในหัวเดียว
คุณสมบัติสำคัญของ MT-RJ
- มีไฟเบอร์ 2 core
- ใช้ ferrule แบบ MT
- ลักษณะคล้าย RJ45
MT-RJ ถูกออกแบบมาเพื่อให้
- ติดตั้งง่าย
- ใช้พื้นที่น้อย
- ใช้ในเครือข่าย LAN
② โครงสร้างของ MT-RJ Connector
MT-RJ Connector มีส่วนประกอบหลักดังนี้
MT Ferrule
Ferrule แบบ MT มีรู 2 รู
ใช้สำหรับจัดตำแหน่งไฟเบอร์
- Transmit
- Receive
Guide Pins
หมุดนำตำแหน่ง
ช่วยให้ไฟเบอร์ตรงกัน
Connector Housing
โครงสร้างพลาสติกของหัวต่อ
ป้องกันไฟเบอร์
Latch Mechanism
ระบบล็อกแบบเดียวกับ
RJ45 Connector
③ MT-RJ Connector ทำงานอย่างไร
หลักการทำงานของ MT-RJ
1️⃣ ไฟเบอร์ 2 เส้นอยู่ใน Ferrule เดียว
2️⃣ เส้นหนึ่งส่งข้อมูล (Tx)
3️⃣ อีกเส้นรับข้อมูล (Rx)
4️⃣ ข้อมูลเดินทางผ่านสัญญาณแสง
ทำให้สามารถ
ส่งข้อมูลสองทางพร้อมกัน
④ MT-RJ Connector ใช้กับอะไร
MT-RJ เคยถูกใช้ในระบบ
LAN Fiber Network
เครือข่ายองค์กร
Data Center รุ่นเก่า
ก่อนที่ LC จะได้รับความนิยม
Enterprise Network
ระบบเครือข่ายสำนักงาน
⑤ MT-RJ vs LC Connector
| Feature | MT-RJ | LC |
|---|---|---|
| Ferrule | MT | 1.25 mm |
| Fiber | 2 | 1 |
| Lock Type | RJ45 style | Latch |
ปัจจุบัน LC ได้รับความนิยมมากกว่า
⑥ ข้อดีของ MT-RJ Connector
✔ รวมไฟเบอร์สองเส้นในหัวเดียว
✔ ติดตั้งง่าย
✔ ใช้พื้นที่น้อย
⑦ ข้อเสียของ MT-RJ Connector
❌ ปัจจุบันไม่ค่อยนิยม
❌ ถูกแทนที่ด้วย LC Connector
⑧ MT-RJ Connector ใช้กับ Fiber แบบไหน
ส่วนใหญ่ใช้กับ
Multi Mode Fiber
ในระบบ LAN
⑨ MT-RJ Connector ในปัจจุบัน
ในระบบเครือข่ายใหม่
MT-RJ ถูกแทนที่ด้วย
- LC Connector
- MPO Connector
⑩ คำถามที่พบบ่อย (FAQ)
MT-RJ Connector ใช้กับ Duplex Fiber หรือไม่
ใช่
MT-RJ รวมไฟเบอร์ 2 เส้นในหัวเดียว
MT-RJ Connector ยังใช้ในปัจจุบันหรือไม่
พบได้น้อย เพราะถูกแทนที่ด้วย LC
MT-RJ Connector ใช้ใน Data Center หรือไม่
Data Center ใหม่มักใช้ LC หรือ MPO
⑪ สรุป
MT-RJ Connector เป็นหัวต่อ Fiber Optic ที่ออกแบบมาให้มีลักษณะคล้าย RJ45 และรวมไฟเบอร์สองเส้นไว้ในหัวเดียว
แม้ปัจจุบันจะถูกแทนที่ด้วย LC Connector แต่ MT-RJ ยังถือเป็นเทคโนโลยีสำคัญในวิวัฒนาการของหัวต่อไฟเบอร์
