ในระบบ Fiber Optic Network สัญญาณข้อมูลถูกส่งผ่านในรูปของ แสง (Optical Signal) ผ่านแกนของสายไฟเบอร์
เมื่อสัญญาณแสงเดินทางผ่านจุดเชื่อมต่อ เช่น
- Fiber Connector
- Fiber Adapter
- Fiber Splice

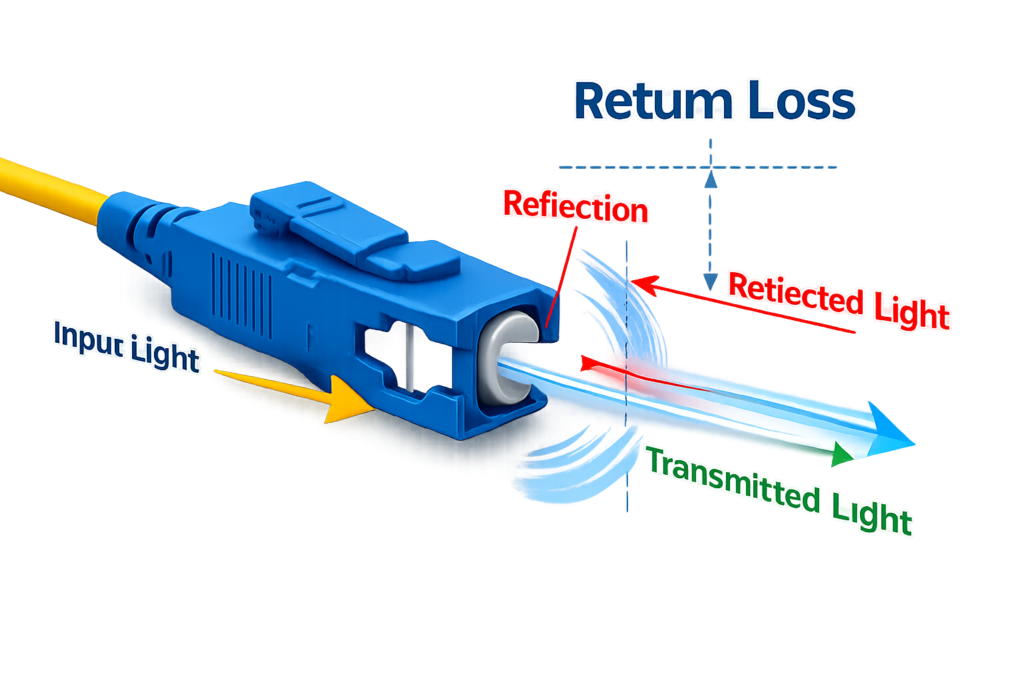

บางส่วนของแสงอาจ สะท้อนกลับไปยังต้นทาง แทนที่จะเดินทางต่อไปยังปลายทาง
ปรากฏการณ์นี้เรียกว่า Optical Reflection และค่าที่ใช้วัดการสะท้อนนี้เรียกว่า Return Loss
Return Loss เป็นหนึ่งในค่าที่สำคัญมากในการประเมิน คุณภาพของการเชื่อมต่อในระบบไฟเบอร์
① Return Loss คืออะไร

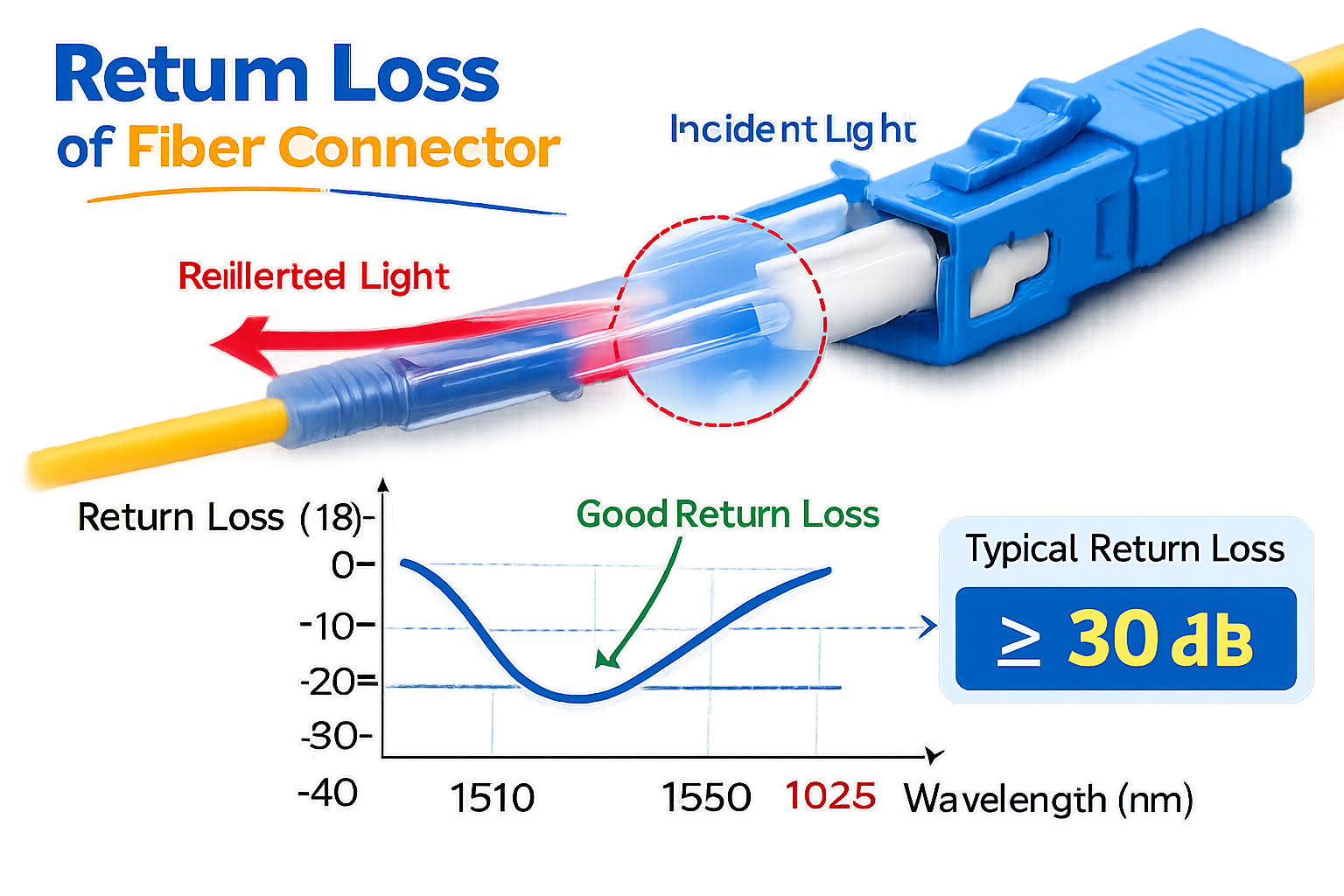

Return Loss (RL) คือค่าที่ใช้วัด ปริมาณสัญญาณแสงที่สะท้อนกลับไปยังต้นทาง
ค่าของ Return Loss จะแสดงเป็นหน่วย
dB (Decibel)
ค่าที่สูงกว่าแสดงว่า
✔ การสะท้อนของแสงต่ำ
✔ การเชื่อมต่อมีคุณภาพดี
② Return Loss เกิดจากอะไร
Return Loss สามารถเกิดจากหลายสาเหตุ เช่น
Surface Reflection
ปลายหัวต่อไฟเบอร์สะท้อนแสง
Air Gap
มีช่องว่างระหว่างหัวต่อไฟเบอร์
Fiber Misalignment
แกนไฟเบอร์ไม่ตรงกัน
End Face Imperfection
ปลายหัวต่อไม่เรียบ
③ ค่า Return Loss ของ Connector แต่ละประเภท
ค่าการสะท้อนของหัวต่อไฟเบอร์โดยทั่วไป
| Connector Type | Return Loss |
|---|---|
| PC Connector | −40 dB |
| UPC Connector | −50 dB |
| APC Connector | −60 dB |
หัวต่อแบบ APC มีการสะท้อนต่ำที่สุด
④ Return Loss มีผลต่อระบบไฟเบอร์อย่างไร
หาก Return Loss ต่ำ (สะท้อนสูง)
อาจทำให้เกิด
- สัญญาณรบกวน
- การสูญเสียข้อมูล
- Network Instability
โดยเฉพาะในระบบ
- High Speed Network
- Long Distance Transmission
⑤ Return Loss vs Insertion Loss
| Feature | Return Loss | Insertion Loss |
|---|---|---|
| ความหมาย | สัญญาณสะท้อน | สัญญาณสูญเสีย |
| หน่วย | dB | dB |
⑥ APC Connector ช่วยลด Return Loss อย่างไร
หัวต่อแบบ APC (Angled Physical Contact) มีปลาย Ferrule ที่เอียงประมาณ
8°
การเอียงนี้ช่วยให้แสงสะท้อนออกจากแกนไฟเบอร์แทนที่จะย้อนกลับ
จึงช่วยลด Return Loss ได้มาก
⑦ Return Loss ในระบบ FTTH
ในระบบ
FTTH (Fiber To The Home)
นิยมใช้หัวต่อ
SC/APC Connector
เพราะช่วยลดการสะท้อนของสัญญาณแสง
⑧ วิธีลด Return Loss
สามารถลด Return Loss ได้โดย
✔ ใช้ Connector คุณภาพสูง
✔ ทำความสะอาดหัวต่อไฟเบอร์
✔ ใช้ APC Connector ในระบบที่ต้องการความแม่นยำสูง
⑨ การวัด Return Loss
การวัด Return Loss มักใช้เครื่องมือ เช่น
- OTDR
- Optical Return Loss Meter
⑩ Return Loss ใน Data Center
ใน Data Center
ผู้ดูแลระบบจะพยายามรักษาค่า
Return Loss ให้สูงที่สุด
เพื่อลดการสะท้อนของสัญญาณ
⑪ คำถามที่พบบ่อย (FAQ)
Return Loss ควรมีค่าเท่าไร
โดยทั่วไป
มากกว่า 40 dB
ถือว่าดี
APC Connector ช่วยลด Return Loss จริงหรือไม่
จริง
Return Loss มีผลต่อความเร็วอินเทอร์เน็ตหรือไม่
มีผลต่อคุณภาพสัญญาณ
⑫ สรุป
Return Loss คือค่าที่ใช้วัดปริมาณสัญญาณแสงที่สะท้อนกลับในระบบไฟเบอร์
ค่าที่สูงกว่าแสดงว่า
- การสะท้อนต่ำ
- คุณภาพการเชื่อมต่อดี
การควบคุมค่า Return Loss เป็นสิ่งสำคัญในการทำให้ Fiber Optic Network มีความเสถียรและมีประสิทธิภาพสูง
