ในระบบ Fiber Optic Network การส่งข้อมูลจะเกิดขึ้นโดยมี
- Tx (Transmit) → ส่งสัญญาณ
- Rx (Receive) → รับสัญญาณ
ถ้า Tx และ Rx เชื่อมต่อผิดตำแหน่ง ระบบจะเกิดปัญหา เช่น
- Link ไม่ขึ้น
- Network Down
- Data ไม่สามารถส่งได้
เพื่อแก้ปัญหานี้ ระบบไฟเบอร์จึงต้องมีการกำหนดที่เรียกว่า
Fiber Polarity
ซึ่งเป็นส่วนสำคัญของการออกแบบเครือข่ายไฟเบอร์ โดยเฉพาะใน
- Data Center
- High Speed Network
- MPO Fiber System
① Fiber Connector Polarity คืออะไร
Fiber Polarity คือการกำหนดทิศทางของการส่งสัญญาณไฟเบอร์ให้
Tx ของอุปกรณ์หนึ่งเชื่อมต่อกับ Rx ของอีกอุปกรณ์หนึ่ง
หากเชื่อมต่อผิดตำแหน่ง เช่น
Tx → Tx
Rx → Rx
จะทำให้ระบบเครือข่ายไม่สามารถทำงานได้
② ทำไม Fiber Polarity ถึงสำคัญ
Fiber Network ต้องมีการจัดการทิศทางของสัญญาณแสงอย่างถูกต้อง
ถ้า Polarity ผิด อาจเกิด
- Network Link Down
- Signal Loss
- Communication Failure
ดังนั้นการวางระบบ Fiber จำเป็นต้องคำนึงถึง Polarity ตั้งแต่การออกแบบ
③ ประเภทของ Fiber Polarity
ระบบ Fiber Polarity มี 3 แบบหลักที่ใช้ใน Data Center
Method A (Straight Through)
Tx → Tx
Rx → Rx
ต้องใช้สาย Patch Cord แบบ Cross

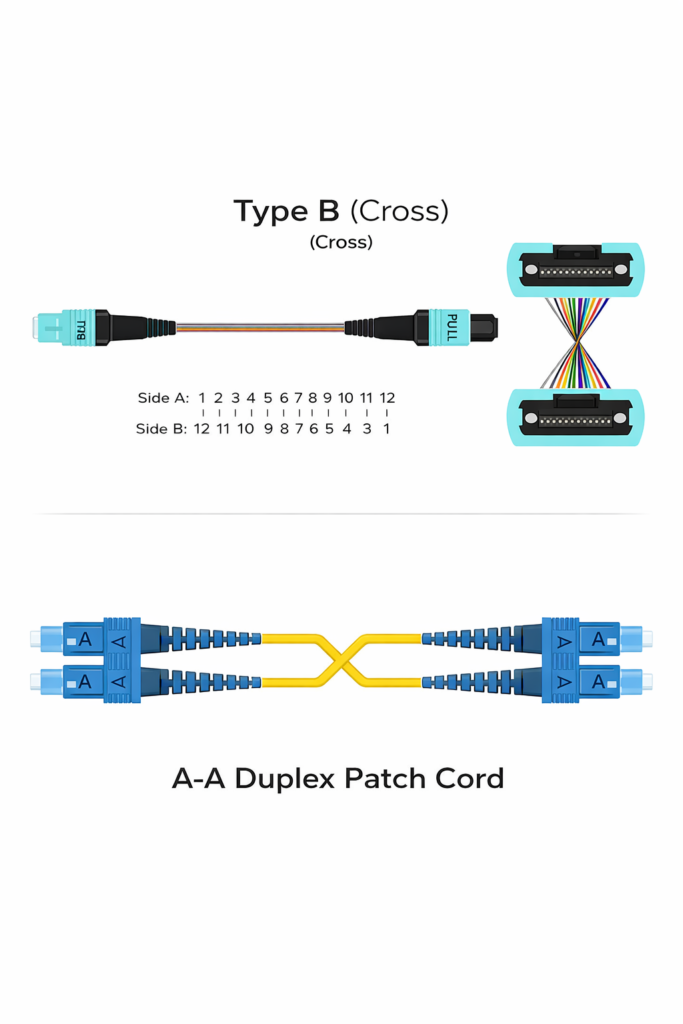

Method B (Cross Polarity)
Tx → Rx
Rx → Tx
นิยมใช้มากที่สุด
Method C (Pair Flip)
สลับตำแหน่งไฟเบอร์เป็นคู่
ใช้ในระบบ MPO Fiber
④ Fiber Polarity ใน LC Connector
ใน LC Duplex Connector
จะมีสายสองเส้น
- เส้นหนึ่งเป็น Tx
- เส้นหนึ่งเป็น Rx
สาย Patch Cord จะสลับตำแหน่งเพื่อให้
Tx → Rx
⑤ Fiber Polarity ใน MPO Connector
ในระบบ MPO Fiber
ซึ่งมี
- 12 Fiber
- 24 Fiber
การกำหนด Polarity มีความสำคัญมาก
เพราะต้องควบคุมตำแหน่งของไฟเบอร์หลายเส้น
⑥ Fiber Polarity ใน Data Center
ใน Data Center ที่ใช้ระบบ
- 40G Ethernet
- 100G Ethernet
- 400G Ethernet
Fiber Polarity เป็นส่วนสำคัญของการออกแบบเครือข่าย
⑦ ปัญหาที่เกิดจาก Polarity ผิด
หาก Fiber Polarity ผิด อาจเกิด
- Link Down
- Network Error
- Communication Failure
⑧ วิธีตรวจสอบ Fiber Polarity
สามารถตรวจสอบได้โดยใช้
- Visual Fault Locator (VFL)
- Fiber Tester
- OTDR
⑨ วิธีแก้ Fiber Polarity
สามารถแก้ได้โดย
- สลับ Patch Cord
- ใช้ Polarity Adapter
- เปลี่ยนสาย Fiber

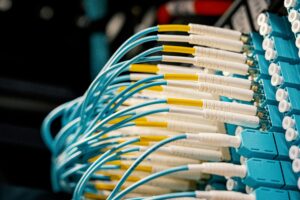

⑩ Fiber Polarity กับ Patch Panel
ในระบบ Fiber Patch Panel
การจัด Polarity ต้องวางแผนตั้งแต่
- Backbone Fiber
- Patch Cord
- Adapter
⑪ คำถามที่พบบ่อย (FAQ)
Fiber Polarity สำคัญหรือไม่
สำคัญมากในระบบไฟเบอร์
Polarity ผิดทำให้เน็ตช้าหรือไม่
มักทำให้ Link ไม่ขึ้น
Fiber Patch Cord มี Polarity หรือไม่
มี
⑫ สรุป
Fiber Connector Polarity คือการกำหนดทิศทางการส่งสัญญาณไฟเบอร์ให้ Tx เชื่อมต่อกับ Rx อย่างถูกต้อง
Polarity มีบทบาทสำคัญในระบบ
- Data Center
- Telecom Network
- High Speed Fiber Network
การจัดการ Polarity อย่างถูกต้องช่วยให้ Fiber Optic Network ทำงานได้อย่างเสถียรและมีประสิทธิภาพสูง
