ในระบบ Fiber Optic Network สัญญาณข้อมูลถูกส่งผ่านในรูปของ แสง (Optical Signal) ซึ่งสามารถเดินทางได้ไกลมากโดยมีการสูญเสียต่ำ
แต่ทุกครั้งที่มีการเชื่อมต่อ เช่น
- Fiber Connector
- Fiber Adapter
- Fiber Splice
จะเกิดการสูญเสียของสัญญาณเล็กน้อย ซึ่งเรียกว่า Insertion Loss
ค่า Insertion Loss เป็นตัวชี้วัดสำคัญที่ใช้ประเมิน คุณภาพของการเชื่อมต่อในระบบไฟเบอร์

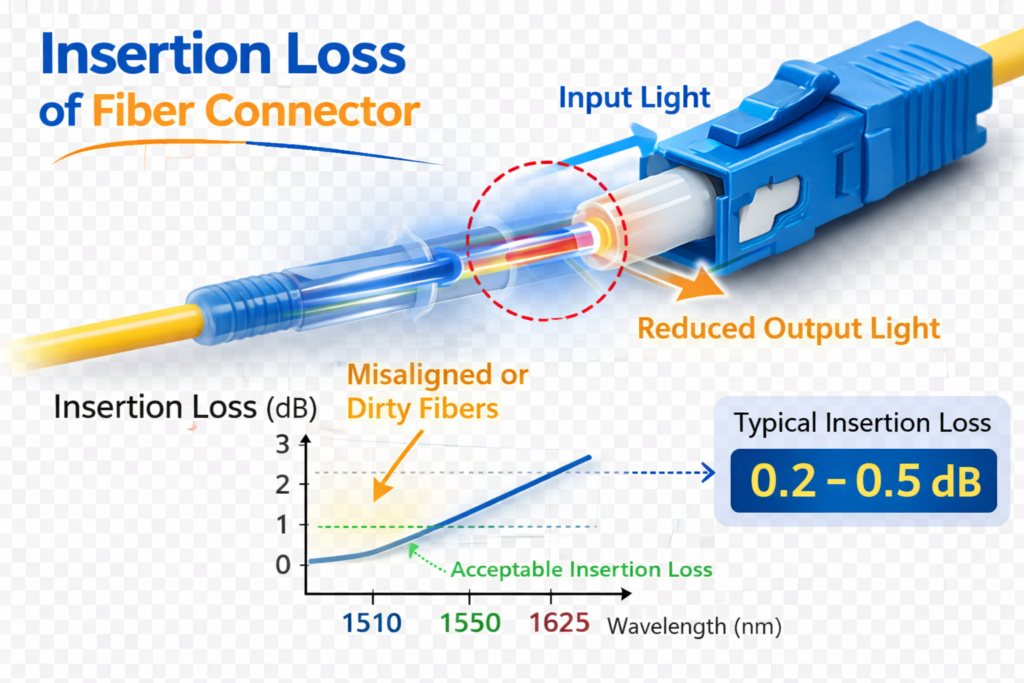

① Insertion Loss คืออะไร
Insertion Loss คือค่าที่ใช้วัด ปริมาณสัญญาณแสงที่สูญเสียไปเมื่อมีการเชื่อมต่ออุปกรณ์ในระบบไฟเบอร์
พูดง่าย ๆ คือ
เมื่อเสียบ Connector เข้าไปในระบบ สัญญาณจะลดลงเล็กน้อย
ค่าการสูญเสียนี้เรียกว่า
Insertion Loss
② หน่วยของ Insertion Loss
Insertion Loss วัดเป็นหน่วย
dB (Decibel)
ค่าที่ต่ำกว่าแสดงว่า
✔ การเชื่อมต่อมีคุณภาพดี
✔ สัญญาณสูญเสียน้อย
③ Insertion Loss เกิดจากอะไร
Insertion Loss สามารถเกิดจากหลายสาเหตุ เช่น
Fiber Misalignment
แกนไฟเบอร์ไม่ตรงกัน
End Face Imperfection
ปลายหัวต่อไม่เรียบ
Fiber Gap
มีช่องว่างระหว่างหัวต่อ
Fiber Core Diameter Difference
ขนาดแกนไฟเบอร์ต่างกัน
④ ค่า Insertion Loss ของ Fiber Connector
โดยทั่วไปค่า Insertion Loss ของหัวต่อไฟเบอร์จะอยู่ประมาณ
| Connector Type | Insertion Loss |
|---|---|
| SC Connector | 0.2 – 0.3 dB |
| LC Connector | 0.1 – 0.3 dB |
| MPO Connector | 0.3 – 0.5 dB |
⑤ Insertion Loss ในระบบ Fiber Network
ในระบบไฟเบอร์จริง
การสูญเสียสัญญาณจะเกิดจากหลายจุด เช่น
- Fiber Connector
- Fiber Splice
- Fiber Adapter
- Fiber Cable
ค่าการสูญเสียทั้งหมดเรียกว่า
Link Loss
⑥ วิธีลด Insertion Loss
สามารถลด Insertion Loss ได้โดย
✔ ใช้ Connector คุณภาพสูง
✔ ทำความสะอาดหัวต่อไฟเบอร์
✔ ใช้ Fiber Adapter ที่ดี
✔ ตรวจสอบ Alignment ของไฟเบอร์

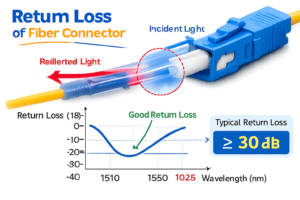

⑦ Insertion Loss vs Return Loss
| Feature | Insertion Loss | Return Loss |
|---|---|---|
| ความหมาย | สัญญาณที่สูญเสีย | สัญญาณที่สะท้อน |
| หน่วย | dB | dB |
⑧ Insertion Loss มีผลต่อเครือข่ายอย่างไร
หาก Insertion Loss สูงเกินไป อาจทำให้เกิด
- สัญญาณอ่อน
- Packet Loss
- Network Instability
⑨ Insertion Loss ใน Data Center
ใน Data Center
ผู้ดูแลระบบจะพยายามรักษาค่า
Insertion Loss ให้ต่ำที่สุด
เพื่อให้เครือข่าย
- มีความเสถียร
- รองรับความเร็วสูง
⑩ การวัด Insertion Loss
การวัด Insertion Loss มักใช้เครื่องมือ เช่น
- Optical Power Meter
- Light Source
- OTDR
⑪ คำถามที่พบบ่อย (FAQ)
Insertion Loss ควรมีค่าเท่าไร
โดยทั่วไป
ต่ำกว่า 0.5 dB ต่อจุดเชื่อมต่อ
Insertion Loss มีผลต่อความเร็วอินเทอร์เน็ตหรือไม่
มีผลต่อคุณภาพสัญญาณ
Connector คุณภาพต่ำมีผลต่อ Insertion Loss หรือไม่
มีผลอย่างมาก
⑫ สรุป
Insertion Loss คือค่าการสูญเสียของสัญญาณแสงที่เกิดขึ้นเมื่อมีการเชื่อมต่ออุปกรณ์ในระบบไฟเบอร์
ค่าการสูญเสียนี้เป็นตัวชี้วัดสำคัญของ
- คุณภาพการเชื่อมต่อ
- ประสิทธิภาพของระบบ Fiber Optic Network
การควบคุมค่า Insertion Loss ให้ต่ำที่สุดช่วยให้เครือข่ายไฟเบอร์ทำงานได้ เสถียรและมีประสิทธิภาพสูง
