Fiber Connector End Face คืออะไร – พื้นผิวปลายหัวต่อไฟเบอร์ที่มีผลต่อคุณภาพสัญญาณ

ในระบบ Fiber Optic Network สัญญาณข้อมูลถูกส่งผ่านในรูปของแสง ซึ่งต้องเดินทางผ่านปลายไฟเบอร์สองด้านอย่างแม่นยำ

จุดที่แสงผ่านจากไฟเบอร์หนึ่งไปยังอีกไฟเบอร์หนึ่งเรียกว่า

Fiber Connector End Face

พื้นผิวปลายหัวต่อนี้มีความสำคัญอย่างมาก เพราะถ้ามี

• ฝุ่น
• รอยขีดข่วน
• คราบสกปรก

เพียงเล็กน้อย ก็สามารถทำให้เกิด

• Insertion Loss สูง
• Return Loss สูง
• Network Error

ดังนั้น End Face จึงเป็นจุดที่ต้องได้รับการดูแลมากที่สุดในระบบไฟเบอร์

---

① Fiber Connector End Face คืออะไร

Fiber Connector End Face คือพื้นผิวปลายของหัวต่อไฟเบอร์ที่เป็นจุดที่

สัญญาณแสงเดินทางออกจากไฟเบอร์และเข้าสู่ไฟเบอร์อีกเส้นหนึ่ง

พื้นผิวนี้อยู่บนปลายของ Ferrule

ซึ่งต้องมีความเรียบและสะอาดมากเพื่อให้สัญญาณแสงเดินทางได้อย่างมีประสิทธิภาพ

---

② โครงสร้างของ Fiber End Face

ปลายหัวต่อไฟเบอร์แบ่งออกเป็นหลายส่วน ได้แก่

ส่วน	คำอธิบาย
Core	แกนไฟเบอร์ที่ส่งแสง
Cladding	ชั้นรอบแกนไฟเบอร์
Ferrule	โครงสร้างที่ยึดไฟเบอร์

พื้นที่ Core เป็นส่วนที่สำคัญที่สุด

---

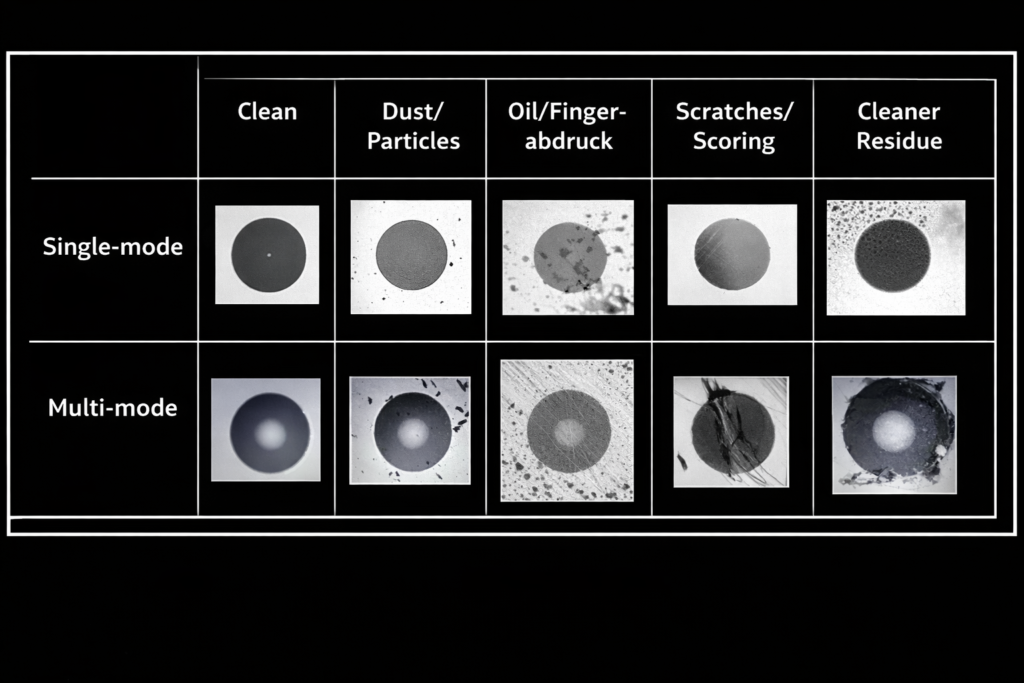

③ End Face มีผลต่อสัญญาณอย่างไร

หาก End Face มีปัญหา เช่น

• ฝุ่น
• คราบน้ำมัน
• รอยขีดข่วน

อาจทำให้เกิด

• Signal Loss
• Optical Reflection
• Network Instability

---

④ ประเภทของ End Face Polishing

ปลายหัวต่อไฟเบอร์มีรูปแบบการขัดหลายแบบ เช่น

PC (Physical Contact)

ปลาย Ferrule โค้งเล็กน้อย

---

UPC (Ultra Physical Contact)

พื้นผิวเรียบมาก

Return Loss สูงกว่า PC

---

APC (Angled Physical Contact)

ปลาย Ferrule เอียงประมาณ

8°

ช่วยลด Reflection

---

⑤ มาตรฐาน End Face Inspection

มาตรฐานที่ใช้ตรวจสอบ End Face เช่น

IEC 61300-3-35

ซึ่งกำหนด

• ขนาดของสิ่งสกปรกที่ยอมรับได้
• พื้นที่ที่ต้องสะอาด

---

⑥ เครื่องมือสำหรับตรวจ End Face

การตรวจสอบ End Face ใช้เครื่องมือ เช่น

• Fiber Microscope
• Digital Inspection Scope

---

⑦ End Face ใน Data Center

ใน Data Center ที่ใช้ระบบ

• 40G
• 100G
• 400G Ethernet

End Face ต้องสะอาดมาก เพราะสิ่งสกปรกเล็กน้อยอาจทำให้เกิด

• Packet Error
• Link Failure

---

⑧ วิธีดูแล Fiber End Face

ควรปฏิบัติดังนี้

✔ ตรวจสอบก่อนเชื่อมต่อ
✔ ทำความสะอาดหัวต่อ
✔ ใช้ Dust Cap

---

⑨ ปัญหาที่พบบ่อยใน End Face

ปัญหาที่พบได้บ่อย เช่น

• Dust Contamination
• Oil Contamination
• Scratch Damage

---

⑩ กฎสำคัญของ End Face

ในงาน Fiber มีหลักการสำคัญคือ

Clean Fiber is Critical

หัวต่อไฟเบอร์ต้องสะอาดเสมอ

---

⑪ คำถามที่พบบ่อย (FAQ)

End Face มีผลต่อ Fiber Network หรือไม่

มีผลมาก

---

ต้องตรวจสอบ End Face ทุกครั้งหรือไม่

ควรตรวจสอบก่อนเชื่อมต่อ

---

End Face สกปรกทำให้เน็ตช้าหรือไม่

อาจทำให้สัญญาณอ่อนหรือ Link ไม่ขึ้น

---

⑫ สรุป

Fiber Connector End Face คือพื้นผิวปลายหัวต่อไฟเบอร์ที่เป็นจุดสำคัญที่สุดในการส่งผ่านสัญญาณแสง

End Face ที่สะอาดและเรียบช่วย

• ลด Insertion Loss
• ลด Return Loss
• เพิ่มความเสถียรของเครือข่าย

การดูแล End Face อย่างถูกต้องช่วยให้ Fiber Optic Network ทำงานได้อย่างมีประสิทธิภาพสูง
