Fiber Connector Color Code คืออะไร – ระบบสีของหัวต่อไฟเบอร์ที่ช่วยแยกประเภทสาย

ในระบบ Fiber Optic Network หัวต่อไฟเบอร์มักมีสีที่แตกต่างกัน เช่น

• สีเขียว
• สีน้ำเงิน
• สีเบจ
• สีม่วง

สีเหล่านี้ไม่ได้ถูกเลือกมาเพื่อความสวยงาม แต่เป็น มาตรฐานที่ใช้บอกประเภทของสายไฟเบอร์และรูปแบบการขัดปลายหัวต่อ (Polishing)

ระบบนี้เรียกว่า

Fiber Connector Color Code

Color Code ช่วยให้ช่างหรือผู้ดูแลระบบสามารถแยกประเภทไฟเบอร์ได้อย่างรวดเร็วโดยไม่ต้องตรวจสอบด้วยเครื่องมือ

---

① Fiber Connector Color Code คืออะไร

Fiber Connector Color Code คือมาตรฐานการใช้สีของหัวต่อไฟเบอร์เพื่อระบุ

• ประเภทของสายไฟเบอร์
• รูปแบบการขัดหัวต่อ
• ประเภทของ Connector

การใช้ Color Code ช่วยลดความผิดพลาดในการติดตั้งระบบไฟเบอร์

---

② สีของหัวต่อไฟเบอร์ที่ใช้บ่อย

สีของหัวต่อไฟเบอร์ที่พบได้ทั่วไป เช่น

สี	ความหมาย
Blue	UPC Connector
Green	APC Connector
Beige	Multi Mode Fiber
Aqua	OM3 / OM4 Multi Mode
Violet	OM4 / OM5

---

③ สีของ UPC Connector

หัวต่อ UPC Connector

มักมีสี

Blue

UPC มีพื้นผิว Ferrule ที่เรียบและมีค่า

Return Loss ประมาณ −50 dB

---

④ สีของ APC Connector

หัวต่อ APC Connector

มักมีสี

Green

APC มีปลาย Ferrule ที่เอียงประมาณ

8°

ช่วยลดการสะท้อนของแสง

---

⑤ สีของ Multi Mode Connector

หัวต่อ Multi Mode Fiber

มักมีสี

• Beige
• Aqua

สี Aqua มักใช้กับ

• OM3
• OM4

---

⑥ สีของ Fiber Cable Jacket

นอกจาก Connector แล้ว สายไฟเบอร์ยังมีสีของ Jacket ที่ใช้บอกประเภท เช่น

สีสาย	ประเภท
Yellow	Single Mode
Orange	Multi Mode
Aqua	OM3 / OM4

---

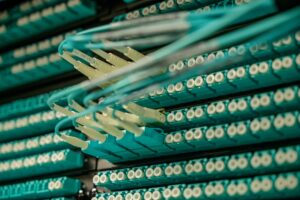

⑦ Color Code ใน Data Center

ใน Data Center ที่มีสายไฟเบอร์จำนวนมาก Color Code ช่วยให้

• แยกประเภทสายได้ง่าย
• ลดความผิดพลาดในการติดตั้ง

---

⑧ Color Code กับ Polishing

Color Code ยังช่วยบอกประเภทของ Polishing เช่น

• Blue → UPC
• Green → APC

---

⑨ ข้อควรระวังในการใช้ Connector สีต่างกัน

ไม่ควรเสียบ Connector ที่มี Polishing ต่างกัน เช่น

APC ↔ UPC

เพราะอาจทำให้เกิด

• Signal Loss สูง
• Connector Damage

---

⑩ Color Code ในระบบ FTTH

ในระบบ FTTH

นิยมใช้

SC/APC Connector (สีเขียว)

เพราะช่วยลด Reflection

---

⑪ คำถามที่พบบ่อย (FAQ)

Connector สีเขียวคืออะไร

APC Connector

---

Connector สีน้ำเงินคืออะไร

UPC Connector

---

Color Code จำเป็นหรือไม่

จำเป็นมากในระบบไฟเบอร์

---

⑫ สรุป

Fiber Connector Color Code เป็นระบบการใช้สีของหัวต่อไฟเบอร์เพื่อระบุประเภทของ

• Fiber Cable
• Connector
• Polishing

Color Code ช่วยให้

• ลดความผิดพลาดในการติดตั้ง
• แยกประเภทไฟเบอร์ได้ง่าย
• เพิ่มความสะดวกในการดูแลระบบ

ระบบสีจึงเป็นส่วนสำคัญในการจัดการ Fiber Optic Network
