ในระบบ Fiber Optic Network หัวต่อสายไฟเบอร์มีบทบาทสำคัญในการเชื่อมต่อสายเข้ากับอุปกรณ์เครือข่าย เช่น

Optical Transceiver
Fiber Patch Panel
Optical Distribution Frame
Media Converter

หนึ่งในหัวต่อไฟเบอร์ที่ถูกออกแบบมาเพื่อ ความแม่นยำสูงและลดการสั่นสะเทือนของสัญญาณ คือ FC Connector

หัวต่อชนิดนี้นิยมใช้ใน ระบบโทรคมนาคม ระบบวัดสัญญาณ และอุปกรณ์ทดสอบไฟเบอร์

บทความนี้จะอธิบายทุกเรื่องเกี่ยวกับ FC Fiber Connector ตั้งแต่โครงสร้าง หลักการทำงาน ไปจนถึงการใช้งานจริง

① FC Connector คืออะไร

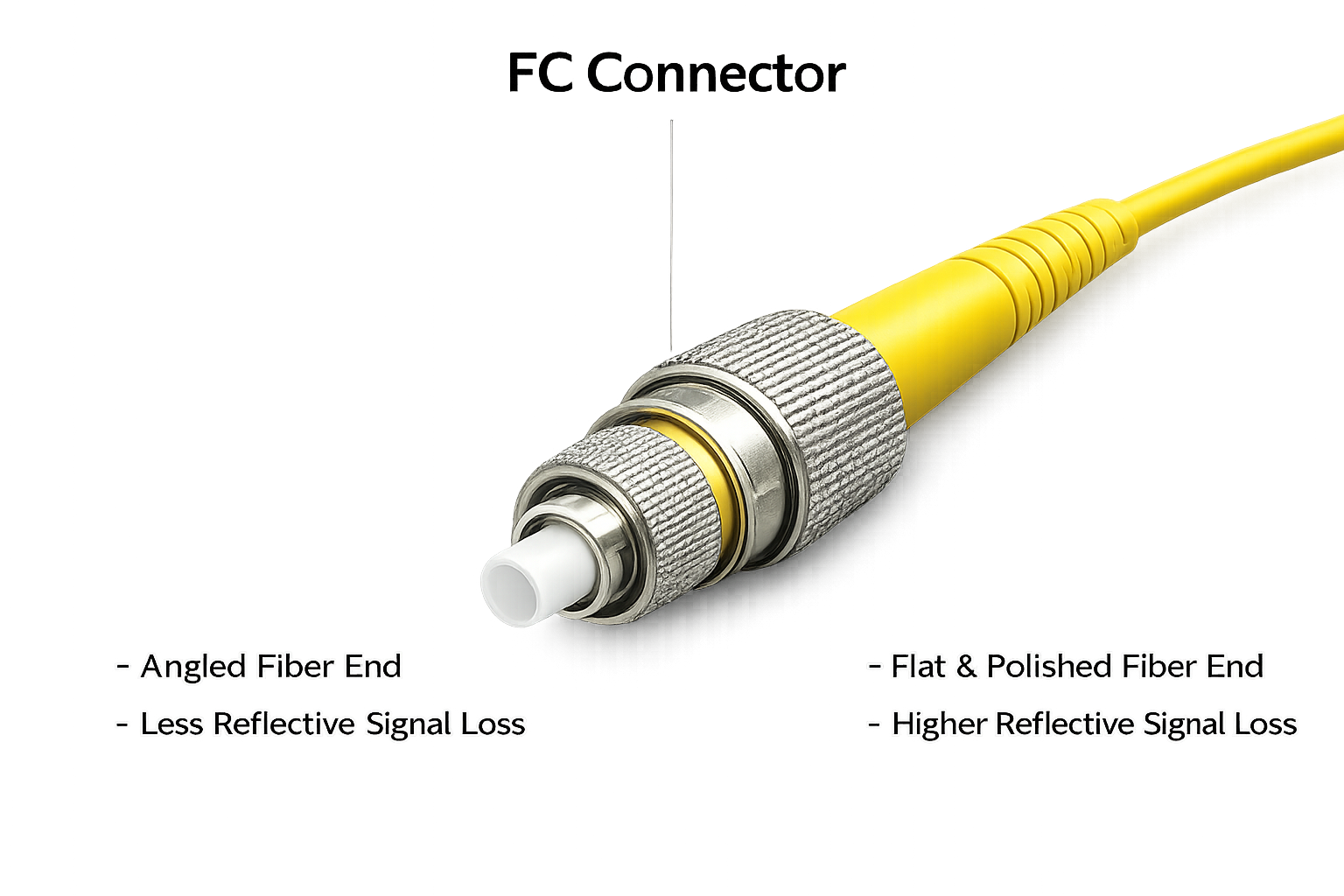

FC Connector (Ferrule Connector) คือหัวต่อ Fiber Optic ที่ใช้ระบบ Threaded Screw Lock หรือการล็อกแบบเกลียว

คุณสมบัติสำคัญของ FC Connector

🔹 Ferrule ขนาด 2.5 mm
🔹 ระบบล็อกแบบเกลียว
🔹 ลดการสั่นสะเทือนของสัญญาณ
🔹 มีความแม่นยำสูง

หัวต่อ FC ถูกออกแบบมาเพื่อใช้งานในระบบที่ต้องการ ความเสถียรของสัญญาณสูง

② โครงสร้างของ FC Fiber Connector

FC Connector มีส่วนประกอบสำคัญดังนี้

Ferrule

Ferrule เป็นส่วนปลายของหัวต่อที่ใช้ยึดแกนไฟเบอร์

วัสดุที่ใช้

Ceramic Zirconia

หน้าที่

จัดตำแหน่งแกนไฟเบอร์
ลดการสูญเสียสัญญาณ

Threaded Coupling Nut

ส่วนเกลียวที่ใช้ล็อกหัวต่อ

ทำหน้าที่

ยึดหัวต่อให้แน่น
ป้องกันการหลุดของหัวต่อ

Connector Body

โครงสร้างโลหะหรือพลาสติกของหัวต่อ

ทำหน้าที่

ปกป้องสายไฟเบอร์
รองรับ ferrule

Boot

ยางหุ้มท้ายสาย

หน้าที่

ลดแรงดึง
ป้องกันสายหัก

③ หลักการทำงานของ FC Connector

การทำงานของ FC Connector คล้ายกับหัวต่อไฟเบอร์ทั่วไป

ขั้นตอน

1️⃣ แกนไฟเบอร์ถูกยึดไว้ใน ferrule
2️⃣ ferrule ของหัวต่อทั้งสองด้านสัมผัสกัน
3️⃣ แสงเดินทางผ่านแกนไฟเบอร์
4️⃣ ข้อมูลถูกส่งผ่านด้วย Light Signal

ระบบเกลียวช่วยให้หัวต่อ แน่นและมั่นคง

จึงเหมาะกับระบบที่มี แรงสั่นสะเทือน

④ FC Connector มีกี่แบบ

FC Connector มี 2 แบบหลัก

FC UPC

สีของหัวต่อ

🔵 สีฟ้า

ลักษณะ

ปลาย ferrule เรียบ
return loss ประมาณ -50 dB

การใช้งาน

Optical Network
Fiber Test Equipment

FC APC

สีของหัวต่อ

🟢 สีเขียว

ลักษณะ

ปลาย ferrule เอียง 8 องศา
return loss สูง

การใช้งาน

CATV
Telecom Network

⑤ FC Connector ใช้กับอะไร

FC Connector พบได้ในอุปกรณ์หลายประเภท เช่น

Optical Test Equipment

เช่น

OTDR
Optical Power Meter

Telecom Equipment

อุปกรณ์ในระบบโทรคมนาคม

Fiber Measurement System

ระบบวัดสัญญาณไฟเบอร์

Laboratory Equipment

อุปกรณ์ทดลองด้านแสง

⑥ ข้อดีของ FC Connector

FC Connector มีข้อดีหลายอย่าง

ความแม่นยำสูง

ระบบเกลียวช่วยให้หัวต่อแน่น

ลดการสั่นสะเทือน

เหมาะกับงานวัดสัญญาณ

ทนทาน

โครงสร้างแข็งแรง

⑦ ข้อเสียของ FC Connector

แม้จะมีข้อดี แต่ก็มีข้อจำกัด

ติดตั้งช้า

ต้องหมุนเกลียว

ใช้พื้นที่มาก

เมื่อเทียบกับ LC Connector

ไม่เหมาะกับ Data Center

Data Center มักใช้

มากกว่า

⑧ FC vs SC Connector

เปรียบเทียบ

Feature	FC	SC
Lock Type	Screw	Push Pull
Ferrule	2.5 mm	2.5 mm
ความเร็วในการติดตั้ง	ช้า	เร็ว

⑨ FC Connector ใช้ในเครือข่ายอะไร

พบได้ในระบบ

Telecom Network

โครงข่ายสื่อสาร

Fiber Testing

ระบบตรวจสอบสัญญาณไฟเบอร์

Optical Laboratory

งานทดลองด้านแสง

Measurement Equipment

อุปกรณ์วัดสัญญาณ

⑩ วิธีดูว่าเป็น FC Connector

วิธีสังเกต

🔹 หัวต่อโลหะ
🔹 มีเกลียวสำหรับหมุนล็อก
🔹 Ferrule ขนาด 2.5 mm

⑪ วิธีทำความสะอาด FC Connector

ก่อนใช้งานควรทำความสะอาด

เครื่องมือที่ใช้

Fiber Cleaning Pen
Alcohol Cleaning
Fiber Wipes

การทำความสะอาดช่วยลด

Signal Loss
Return Loss

⑫ ค่าการสูญเสียของ FC Connector

ค่ามาตรฐาน

Insertion Loss

ประมาณ

0.2 – 0.3 dB

Return Loss

UPC ≈ -50 dB
APC ≈ -60 dB

⑬ คำถามที่พบบ่อย

FC Connector ใช้กับ Single Mode หรือ Multi Mode

ใช้ได้ทั้งสองแบบ

FC Connector เหมาะกับ Data Center หรือไม่

ไม่ค่อยนิยม

FC Connector ใช้กับ OTDR ได้หรือไม่

ใช้ได้
และพบได้บ่อย

⑭ สรุป

FC Connector เป็นหัวต่อ Fiber Optic ที่ถูกออกแบบมาเพื่อ ความแม่นยำสูงและลดการสั่นสะเทือนของสัญญาณ

จุดเด่นคือ

ระบบล็อกแบบเกลียว
ความเสถียรของสัญญาณสูง
เหมาะกับอุปกรณ์ทดสอบไฟเบอร์

แม้ปัจจุบันจะไม่ค่อยพบในระบบ Data Center แต่ FC Connector ยังคงถูกใช้งานใน Telecom และ Fiber Test Equipment
