ในระบบ Fiber Optic Network ทั่วไป หัวต่อไฟเบอร์ส่วนใหญ่ เช่น
- SC Connector
- LC Connector
- MPO Connector
จะใช้หลักการให้ ปลายไฟเบอร์ (Ferrule) สัมผัสกันโดยตรง เพื่อให้สัญญาณแสงเดินทางผ่านได้ดีที่สุด
แต่ในบางสภาพแวดล้อม เช่น
- Military Network
- Oil & Gas Industry
- Outdoor Industrial Network
- Harsh Environment
ฝุ่น น้ำ หรือการสั่นสะเทือนอาจทำให้หัวต่อแบบปกติใช้งานได้ไม่ดี

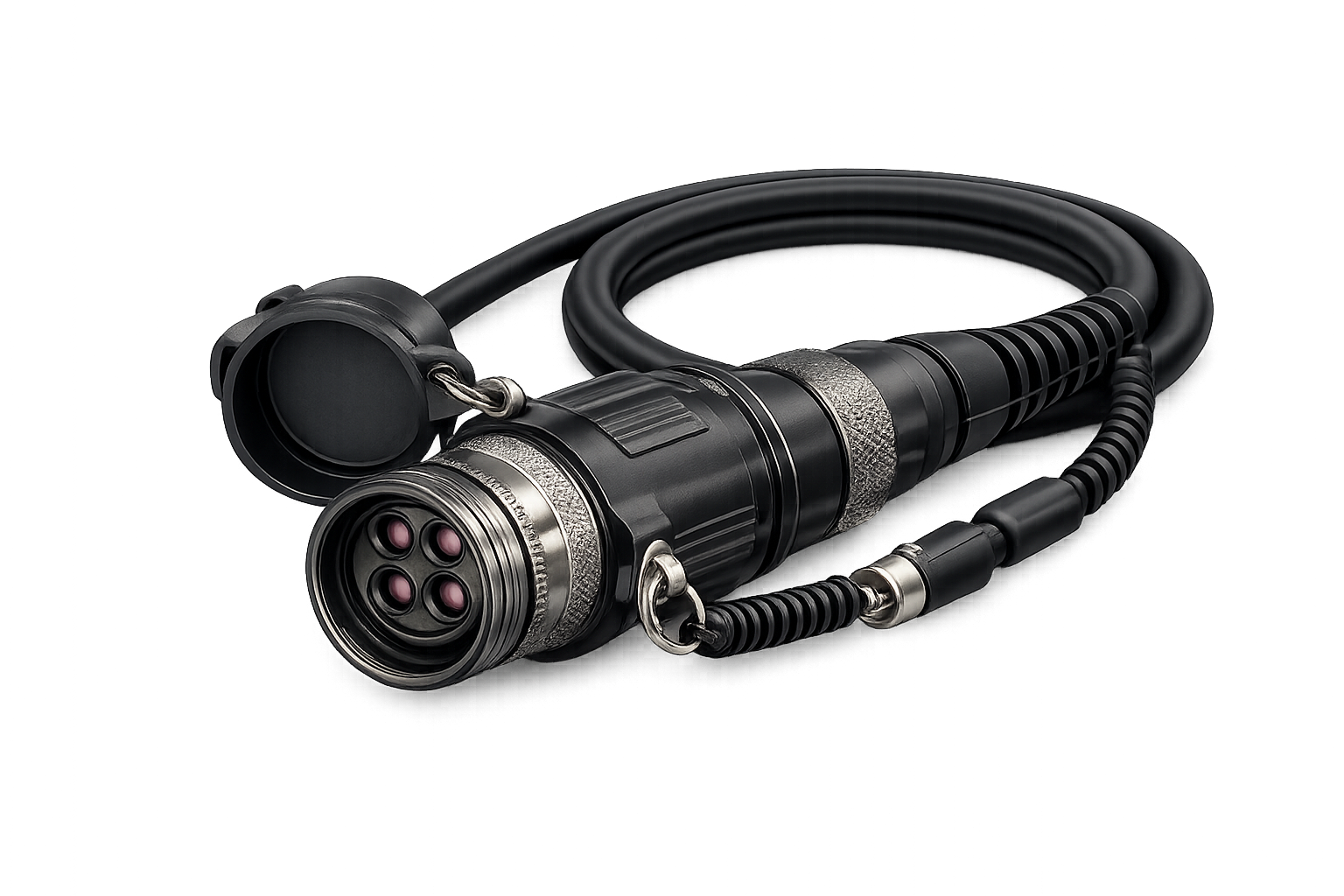

จึงเกิดเทคโนโลยีหัวต่อแบบพิเศษที่เรียกว่า Expanded Beam Fiber Connector
① Expanded Beam Fiber Connector คืออะไร
Expanded Beam Fiber Connector คือหัวต่อ Fiber Optic แบบไม่ต้องให้ปลายไฟเบอร์สัมผัสกันโดยตรง
หัวต่อชนิดนี้ใช้ เลนส์ (Lens) เพื่อขยายลำแสงก่อนส่งผ่านไปยังไฟเบอร์อีกฝั่งหนึ่ง
ลักษณะสำคัญของ Expanded Beam Connector
- ใช้ Lens System
- ไม่มีการสัมผัสของ Ferrule
- ทนต่อฝุ่นและสิ่งสกปรก
- เหมาะกับสภาพแวดล้อมที่รุนแรง
② หลักการทำงานของ Expanded Beam Connector
หลักการทำงานแตกต่างจากหัวต่อไฟเบอร์ทั่วไป
ขั้นตอนการทำงาน
1️⃣ แสงออกจากแกนไฟเบอร์
2️⃣ เลนส์จะ ขยายลำแสง (Expand Beam)
3️⃣ แสงเดินทางผ่านช่องว่าง
4️⃣ เลนส์อีกฝั่งจะ โฟกัสแสงกลับเข้าสู่ไฟเบอร์
ระบบนี้ช่วยลดปัญหา
- ฝุ่น
- การสั่นสะเทือน
- การสึกหรอของหัวต่อ
③ โครงสร้างของ Expanded Beam Connector
หัวต่อชนิดนี้มีส่วนประกอบหลักดังนี้
Optical Lens
เลนส์สำหรับ
- ขยายลำแสง
- โฟกัสลำแสง
Fiber Alignment System
ระบบจัดตำแหน่งไฟเบอร์
เพื่อให้สัญญาณแสงตรงกัน
Rugged Housing
ตัวโครงสร้างแข็งแรง
ช่วยป้องกัน
- น้ำ
- ฝุ่น
- แรงกระแทก
Sealing Mechanism
ระบบซีล
ช่วยป้องกัน
- ความชื้น
- สิ่งสกปรก
④ Expanded Beam Connector ใช้กับอะไร
Expanded Beam Connector ถูกใช้ในระบบ
Military Network
ระบบสื่อสารทางทหาร
Oil & Gas Industry
ระบบสื่อสารในแท่นขุดเจาะ
Industrial Network
เครือข่ายในโรงงาน
Outdoor Network
เครือข่ายกลางแจ้ง
⑤ Expanded Beam vs Physical Contact Connector
| Feature | Expanded Beam | Physical Contact |
|---|---|---|
| การสัมผัส | ไม่มี | มี |
| ความทนทาน | สูง | ปกติ |
| การใช้งาน | Outdoor | Network |
⑥ Expanded Beam vs LC Connector
| Feature | Expanded Beam | LC |
|---|---|---|
| Ferrule Contact | ไม่มี | มี |
| ความทนทาน | สูง | ปกติ |
| การใช้งาน | Industrial | Data Center |
⑦ ข้อดีของ Expanded Beam Connector
✔ ทนต่อฝุ่น
✔ ทนต่อแรงสั่นสะเทือน
✔ เหมาะกับสภาพแวดล้อมรุนแรง
✔ อายุการใช้งานยาว
⑧ ข้อเสียของ Expanded Beam Connector
❌ Insertion Loss สูงกว่า
❌ ราคาสูง
❌ ขนาดใหญ่กว่าหัวต่อทั่วไป
⑨ Expanded Beam Connector ในระบบ Industrial
หัวต่อชนิดนี้นิยมใช้ใน
- Industrial Automation
- Defense Network
- Oil & Gas Communication
- Railway Communication
เพราะสามารถทำงานได้ดีในสภาพแวดล้อมที่มี
- ฝุ่น
- ความชื้น
- การสั่นสะเทือน
⑩ ตัวอย่าง Expanded Beam Connector
ตัวอย่างหัวต่อที่ใช้เทคโนโลยีนี้ เช่น
- MIL-DTL-83526
- Tactical Fiber Connector
- Industrial Expanded Beam Connector
⑪ คำถามที่พบบ่อย (FAQ)
Expanded Beam Connector ใช้ใน Data Center หรือไม่
ไม่
หัวต่อชนิดนี้ใช้ใน
Industrial และ Military Network
Expanded Beam Connector ทนฝุ่นได้จริงหรือไม่
ใช่
เพราะไม่มีการสัมผัสของ Ferrule
Expanded Beam Connector ใช้กับ Fiber แบบไหน
ส่วนใหญ่ใช้กับ
Single Mode Fiber
⑫ สรุป
Expanded Beam Fiber Connector เป็นหัวต่อไฟเบอร์ที่ใช้เทคโนโลยี Lens System เพื่อส่งสัญญาณแสงโดยไม่ต้องให้ปลายไฟเบอร์สัมผัสกัน
จุดเด่นของหัวต่อชนิดนี้คือ
- ทนต่อฝุ่น
- ทนต่อการสั่นสะเทือน
- เหมาะกับงาน Outdoor และ Industrial
แม้จะมี Insertion Loss สูงกว่าหัวต่อทั่วไป แต่ Expanded Beam Connector เป็นตัวเลือกที่สำคัญสำหรับ เครือข่ายในสภาพแวดล้อมรุนแรง
