ในระบบ Fiber Optic Network บางประเภท โดยเฉพาะในระบบที่มีพลังงานแสงสูง เช่น
- Telecom Backbone
- CATV Network
- High Power Optical System
จำเป็นต้องใช้หัวต่อไฟเบอร์ที่มี ความปลอดภัยสูงและลดการสูญเสียของสัญญาณได้ดี

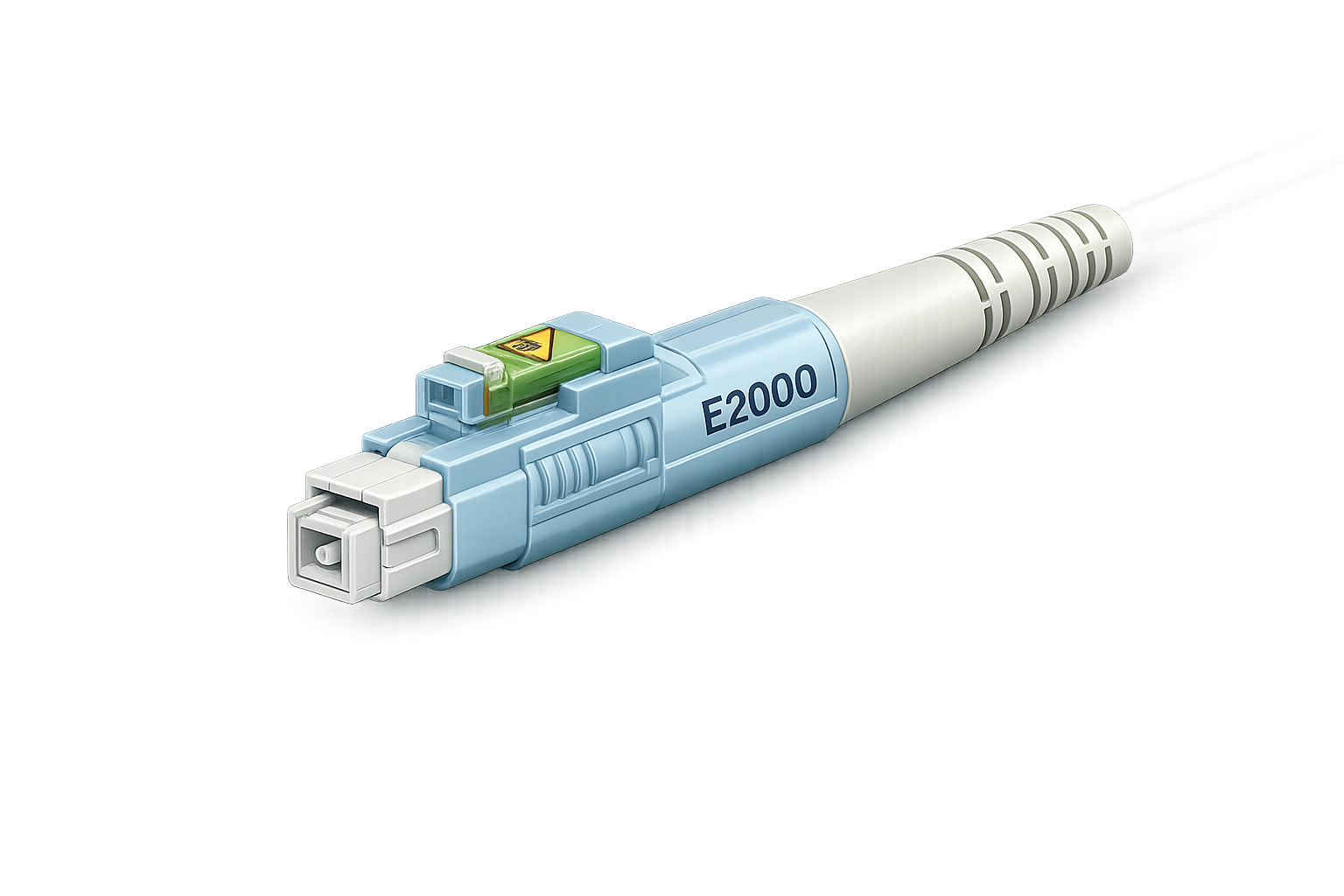

หนึ่งในหัวต่อไฟเบอร์ที่ถูกออกแบบมาเพื่อจุดประสงค์นี้คือ E2000 Connector
E2000 เป็นหัวต่อที่มีระบบ Laser Safety Shutter ซึ่งช่วยป้องกันแสงเลเซอร์ที่ออกจากปลายไฟเบอร์ ทำให้มีความปลอดภัยสูงในการใช้งาน
บทความนี้จะอธิบายทุกเรื่องเกี่ยวกับ E2000 Fiber Connector ตั้งแต่โครงสร้าง หลักการทำงาน และการใช้งานจริง
① E2000 Connector คืออะไร
E2000 Connector คือหัวต่อ Fiber Optic แบบ High Performance Connector ที่ถูกออกแบบมาเพื่อใช้ในระบบเครือข่ายที่ต้องการ
- Return Loss ต่ำ
- ความปลอดภัยสูง
- ความแม่นยำของการเชื่อมต่อ
หัวต่อชนิดนี้พัฒนาโดยบริษัท Diamond SA ประเทศสวิตเซอร์แลนด์
คุณสมบัติสำคัญของ E2000 Connector
- Ferrule ขนาด 2.5 mm
- มีระบบ Laser Safety Shutter
- รองรับ Single Mode Fiber
- Return Loss สูง
② โครงสร้างของ E2000 Connector
E2000 Connector มีส่วนประกอบหลักดังนี้
Ferrule
Ferrule ทำจาก
Ceramic Zirconia
หน้าที่
- จัดตำแหน่งแกนไฟเบอร์
- ลดการสูญเสียสัญญาณ
Ferrule มีขนาด
2.5 mm
Laser Safety Shutter
ระบบป้องกันแสงเลเซอร์
เมื่อถอดหัวต่อ
Shutter จะปิดทันที
ช่วยป้องกัน
- แสงเลเซอร์
- ฝุ่น
Connector Housing
โครงสร้างของหัวต่อ
ช่วยปกป้องไฟเบอร์
Spring Mechanism
ระบบสปริง
ช่วยให้ ferrule สัมผัสกันแน่น
③ E2000 Connector ทำงานอย่างไร
หลักการทำงานของ E2000 Connector
1️⃣ ไฟเบอร์ถูกยึดใน ferrule
2️⃣ ferrule ของหัวต่อทั้งสองฝั่งสัมผัสกัน
3️⃣ แสงเดินทางผ่านแกนไฟเบอร์
4️⃣ ข้อมูลถูกส่งผ่านสัญญาณแสง
เมื่อถอดหัวต่อ
ระบบ Safety Shutter จะปิดโดยอัตโนมัติ
④ E2000 Connector ใช้กับอะไร
E2000 Connector ใช้ในระบบ
Telecom Network
โครงข่ายสื่อสารหลัก
CATV Network
เครือข่ายเคเบิลทีวี
Optical Backbone
เครือข่ายไฟเบอร์ระยะไกล
High Power Optical System
ระบบที่มีพลังงานแสงสูง
⑤ E2000 Connector Polishing Type
E2000 Connector ส่วนใหญ่ใช้
APC Polishing
ปลาย ferrule เอียง
ประมาณ
8°
ช่วยลด
- Reflection
- Signal Loss
⑥ E2000 vs SC Connector
| Feature | E2000 | SC |
|---|---|---|
| Ferrule | 2.5 mm | 2.5 mm |
| Safety Shutter | มี | ไม่มี |
| Return Loss | สูง | ปกติ |
⑦ E2000 vs LC Connector
| Feature | E2000 | LC |
|---|---|---|
| Ferrule | 2.5 mm | 1.25 mm |
| Safety | สูง | ปกติ |
| การใช้งาน | Telecom | Data Center |
⑧ ข้อดีของ E2000 Connector
✔ มีระบบ Laser Safety Shutter
✔ Return Loss ต่ำมาก
✔ ความแม่นยำสูง
⑨ ข้อเสียของ E2000 Connector
❌ ราคาสูง
❌ ใช้เฉพาะในบางระบบ
⑩ E2000 Connector ในระบบ Telecom
E2000 ถูกใช้ใน
- Optical Backbone
- Fiber Transmission Network
เพราะมี
- Signal Stability สูง
- Reflection ต่ำ
⑪ คำถามที่พบบ่อย (FAQ)
E2000 Connector ใช้กับ Single Mode หรือ Multi Mode
ส่วนใหญ่ใช้กับ Single Mode Fiber
E2000 Connector ใช้ใน Data Center หรือไม่
ไม่ค่อยนิยม
Data Center มักใช้ LC
E2000 Connector ปลอดภัยกว่าหัวต่ออื่นหรือไม่
ใช่
เพราะมี Laser Safety Shutter
⑫ สรุป
E2000 Connector เป็นหัวต่อ Fiber Optic ที่ออกแบบมาเพื่อให้มีความปลอดภัยสูงและลดการสูญเสียของสัญญาณ
จุดเด่นของหัวต่อชนิดนี้คือ
- ระบบ Laser Safety Shutter
- Return Loss ต่ำ
- ความแม่นยำสูง
จึงถูกใช้มากใน Telecom Network และ Optical Backbone
